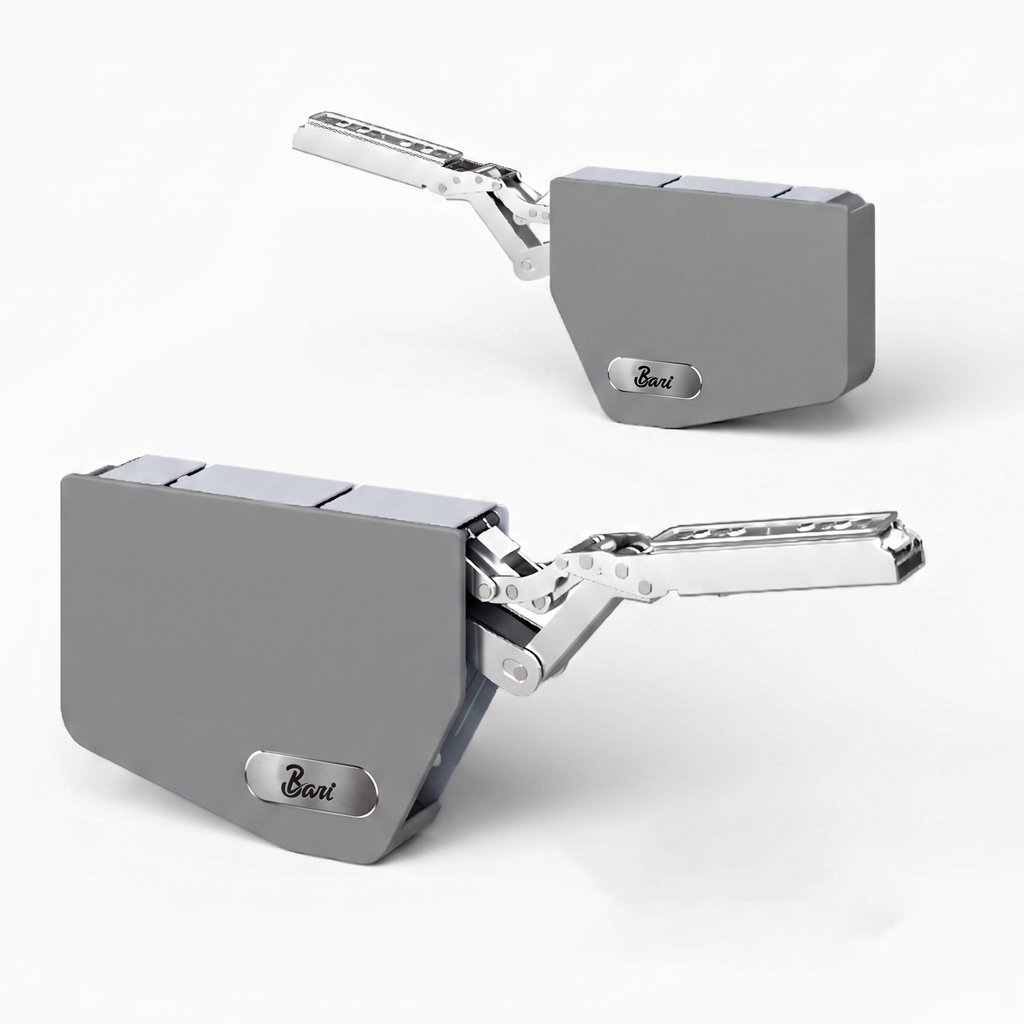

Sistema de Elevación Slim Multiposición Fuerza Media (M) Dark Grey
- Capacidad de Carga (LF): 1100-2900
• 300 mm: 3.7-9.6 kg (Ancho aprox 88 a 180 cm*)
• 350 mm: 3.1-8.2 kg (Ancho aprox 63 a 167 cm*)
• 400 mm: 2.8-7.2 kg (Ancho aprox 50 a 128 cm*)
• 450 mm: 2.4-6.4 kg (Ancho aprox 38 a 101 cm*)
• 500 mm: 2.2-5.8 kg (Ancho aprox 31 a 82 cm)
• 550 mm: 2.0-5.2 kg (Ancho aprox 26 a 67 cm)
• 600 mm: 1.8-4.8 kg (Ancho aprox 21 a 57 cm)
- Los anchos aproximados fueron basados en puertas de MDF de 18 mm, y el ancho real definitivo dependerá del peso real de la puerta.
- Para un correcto funcionamiento el dato importante será la Capacidad de Carga:
Capacidad de Carga (LF) = Altura (mm) × Peso de la Puerta (kg)
Nota: El peso de la puerta debe incluir el peso del tirador x2.
Nota: Para puertas de madera de más de 100 cm, se recomienda instalar 3 bisagras o más.
Referencia interna:
BRA.05.04
