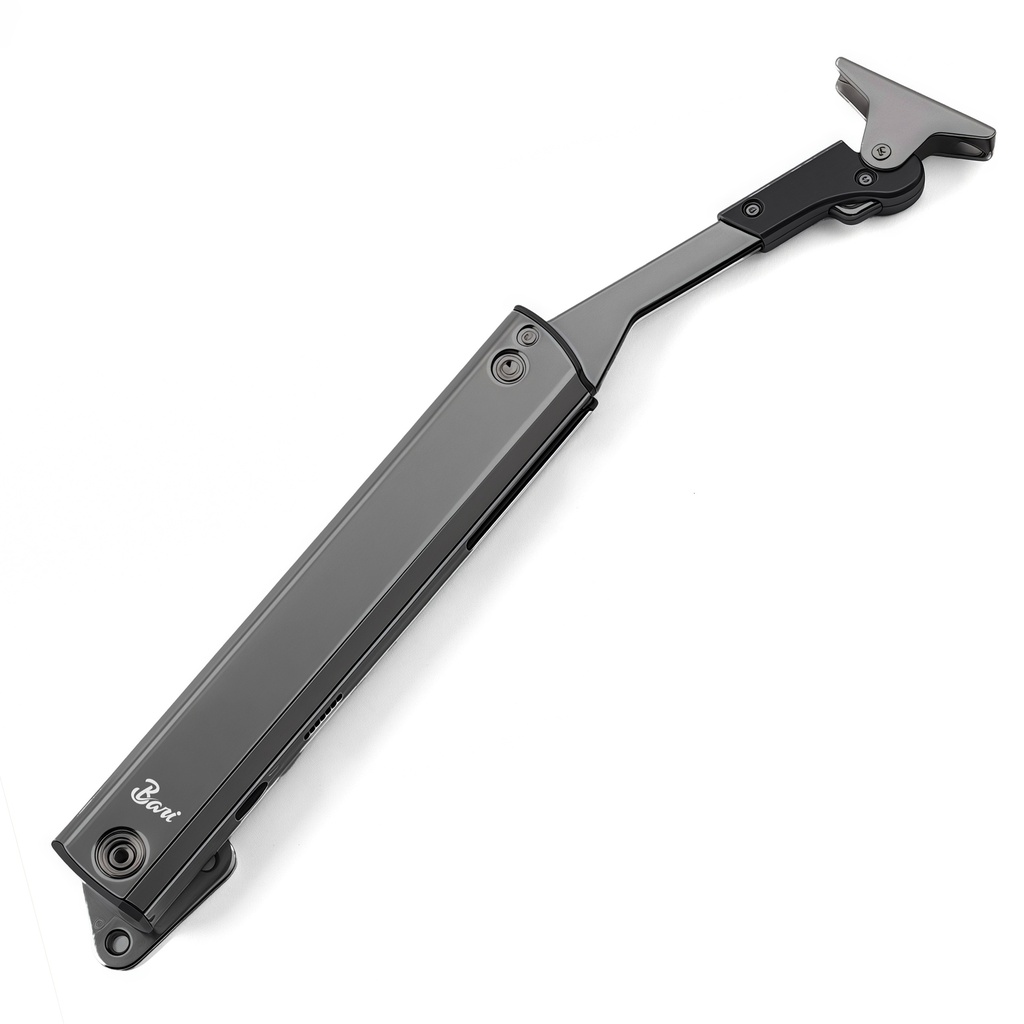

Brazo de Elevación Multiposición Fuerza Pesada (H) Gun Black
- USANDO 1 BRAZO:
Capacidad de Carga (LF): 1650-2100
• Alto 350 mm: 4.7-6.0 kg (Ancho aprox.: de 96 cm a 122 cm*)
• Alto 400 mm: 4.1-5.3 kg (Ancho aprox.: de 73 cm a 92 cm)
• Alto 500 mm: 3.3-4.2 kg (Ancho aprox.: de 47 cm a 60 cm)
• Alto 600 mm: 2.8-3.5 kg (Ancho aprox.: de 32 cm a 41 cm)
- USANDO 2 BRAZOS:
Capacidad de Carga (LF): 3200-4200
• Alto 400 mm: 8.0-10.5 kg (Ancho aprox.: de 142 cm a 180 cm*)
• Alto 500 mm: 6.4-8.4 kg (Ancho aprox.: de 91 cm a 120 cm*)
• Alto 600 mm: 5.3-7.0 kg (Ancho aprox.: de 63 cm a 83 cm)
- Los anchos aproximados fueron basados en puertas de MDF de 18 mm, y el ancho real definitivo dependerá del peso real de la puerta.
- Para un correcto funcionamiento el dato importante será la Capacidad de Carga:
Capacidad de Carga (LF) = Altura (mm) × Peso de la Puerta (kg)
Nota: El peso de la puerta debe incluir el peso del tirador x2.
Nota: Para puertas de madera de más de 100 cm, se recomienda instalar 3 bisagras o más.
Referencia interna:
BRA.04.04
